■ JADE2とは
JADE2は、はやぶさ２の観測データを簡単に検索・可視化できるWebシステムです。 Webブラウザから誰でもアクセス可能で、宇宙科学データ公開サイト DARTS にて公開されているはやぶさ２の観測データを、より使いやすい形で提供しています。JADE2に関する過去の記事はこちらをご覧ください。■ 機能アップデート
昨年度に公開されたJADE2では、新たな機能の追加およびデータの拡充が行われました。① 高次データの検索対応
ONCのモザイクマップおよびNIRS3の高次プロダクト（GISプロダクト）が、JADE2上で検索・ダウンロード可能になりました。GISプロダクトは、QGISやArcGISなどの既存のGISソフトウェアでそのまま利用可能なデータフォーマットです。② LIDAR観測データの3D表示
LIDARの観測結果を3Dモデル上に表示する機能を追加しました。3Dモデル上にLIDAR観測点を重ねて表示することで、より直感的かつリアルな可視化が可能になります。
また、LIDARの観測結果と3Dモデルの標高値との差分を色分けして表示することにより、両者の違いや傾向を視覚的に確認できます。これらの表示は、LIDARデータの特性や観測結果を把握するための一つの参考情報として利用できます。
LIDARデータは2Dビュー上で表示することも可能で、表示範囲を指定して必要な部分のみを表示・ダウンロードすることもできます。

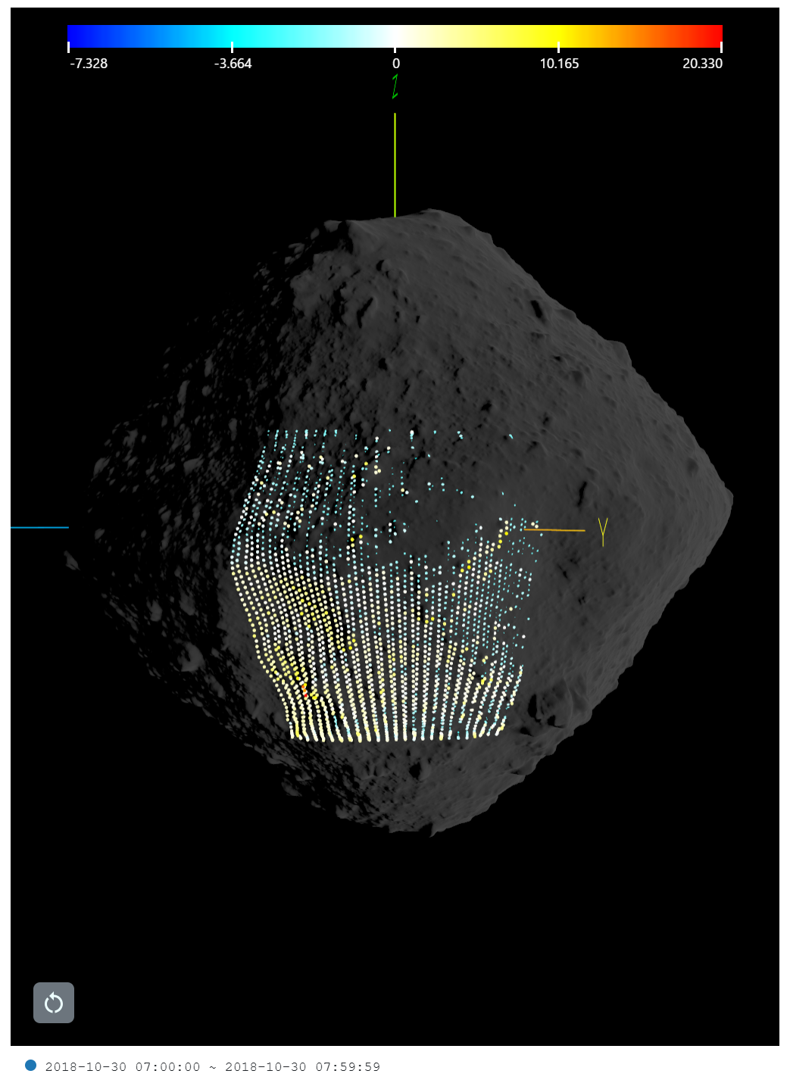

LIDARデータ可視化（3D）

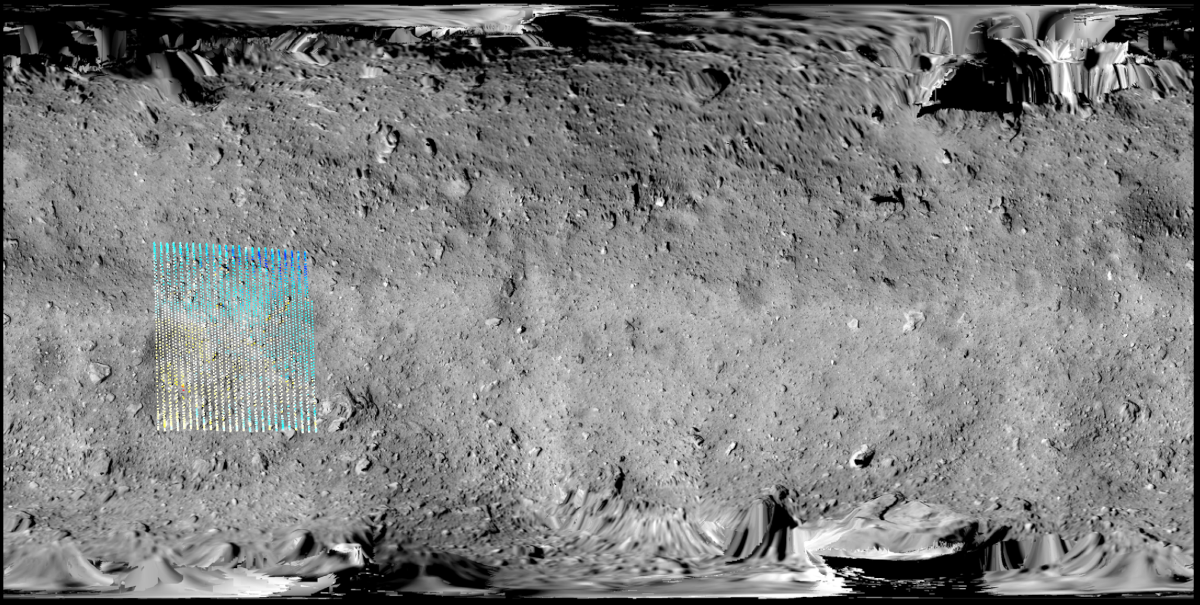

LIDARデータ可視化(2D)
③ 新しいマップレイヤの追加
観測データから得られた、リュウグウ表面の性質や物理量を可視化するマップレイヤが追加されました。表面反射特性・分光特性に関するレイヤ
- ● v-band Normal Albedo Map（Yokota et al. 2021）
- ● b–x Slope Map（Yokota et al. 2021）
- ● b–x Slope Map（Honda et al. submitted）
- ● NUV Absorption Map（Honda et al. submitted）

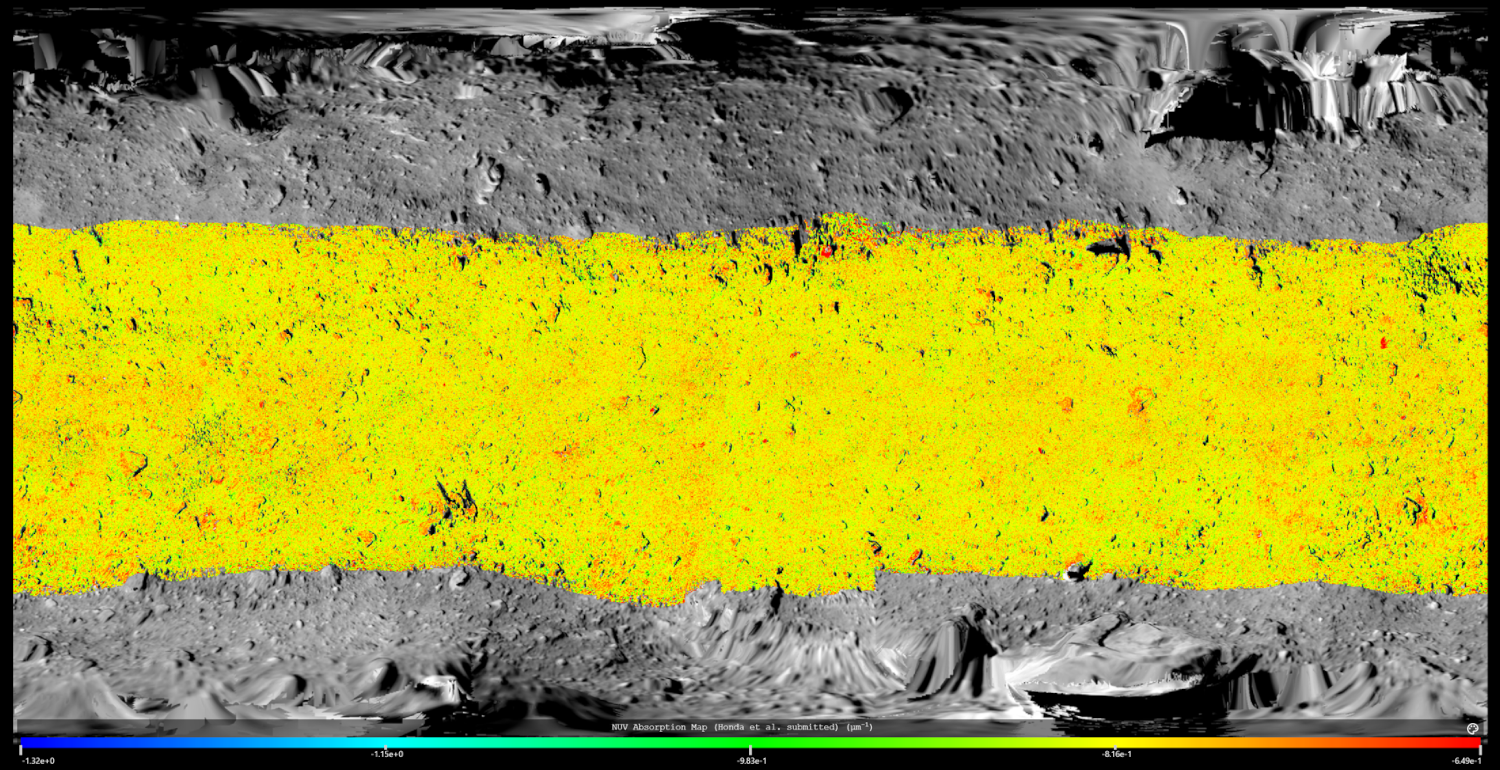

NUV Absorption Map（Honda et al. submitted）
熱物性・重力に関するレイヤ
- ● Thermal Inertia Map（Shimaki et al. 2020）
- ● Geopotential Height（Hirata et al. submitted）
- ● Gravitational Acceleration（Hirata et al. submitted）
- ● Gravitational Slope（Hirata et al. submitted）

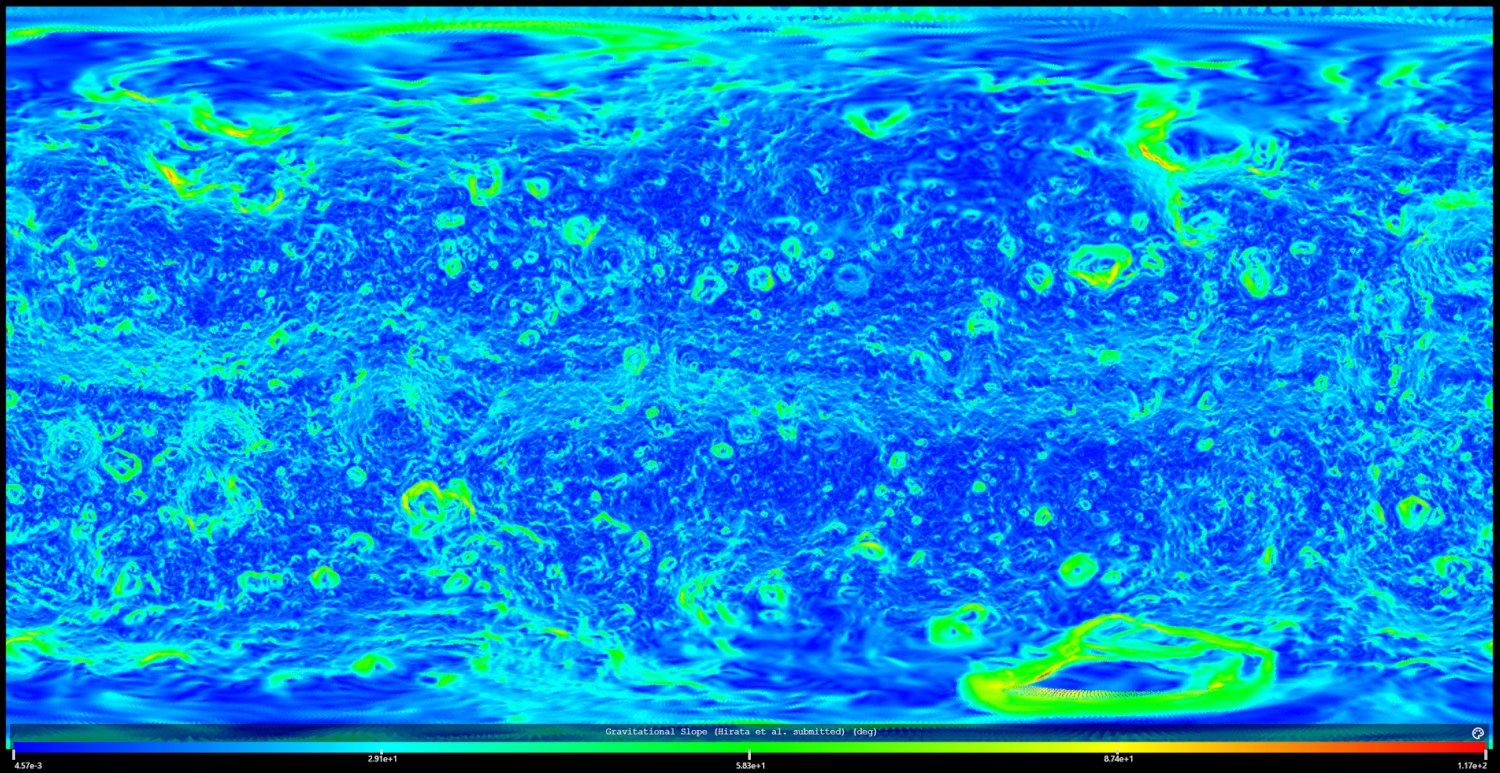

Gravitational Slope（Hirata et al., submitted）
④ ローカル3Dモデルの表示機能
TDエリアおよびSCIクレーター形成前後のローカル3Dモデルを表示・比較できるビューアを追加しました。全球モデルと比べて、より詳細な地形の把握が可能となり、SCIクレーター形成前後の地形変化を視覚的に確認できます。
追加された3Dモデルは以下の通りです。
- ● SHAPE_SFM_TD1
- ● SHAPE_SFM_TD2_PostSCI（SCIクレーター形成後）
- ● SHAPE_SFM_TD2_PreSCI（SCIクレーター形成前）

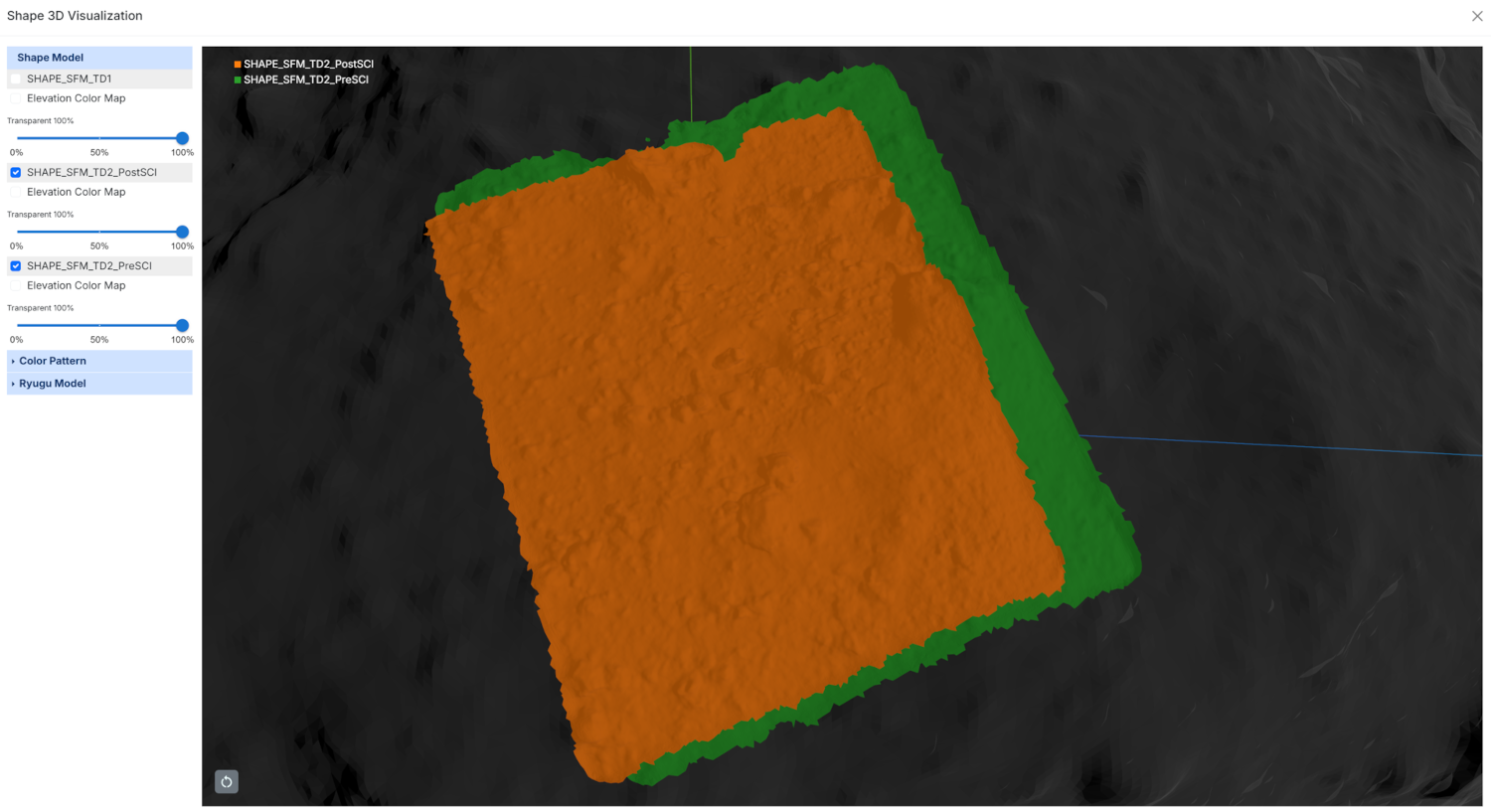

ローカル3Dモデル比較（Shape 3D Visualization）
⑤ はやぶさ２ Orbit Viewer の改良
Orbit Viewerにおいて、表示フレームの選択が可能になりました。これにより、探査機視点での軌道表示が可能になりました。さらに、観測タイミングに合わせてライトが点滅するグラフィック表現が追加されたことで、観測が行われたタイミングや状況をより分かりやすく確認できるようになりました。
- ● Ryugu fixed frame
- ● Hayabusa2–Ryugu fixed frame（追加）

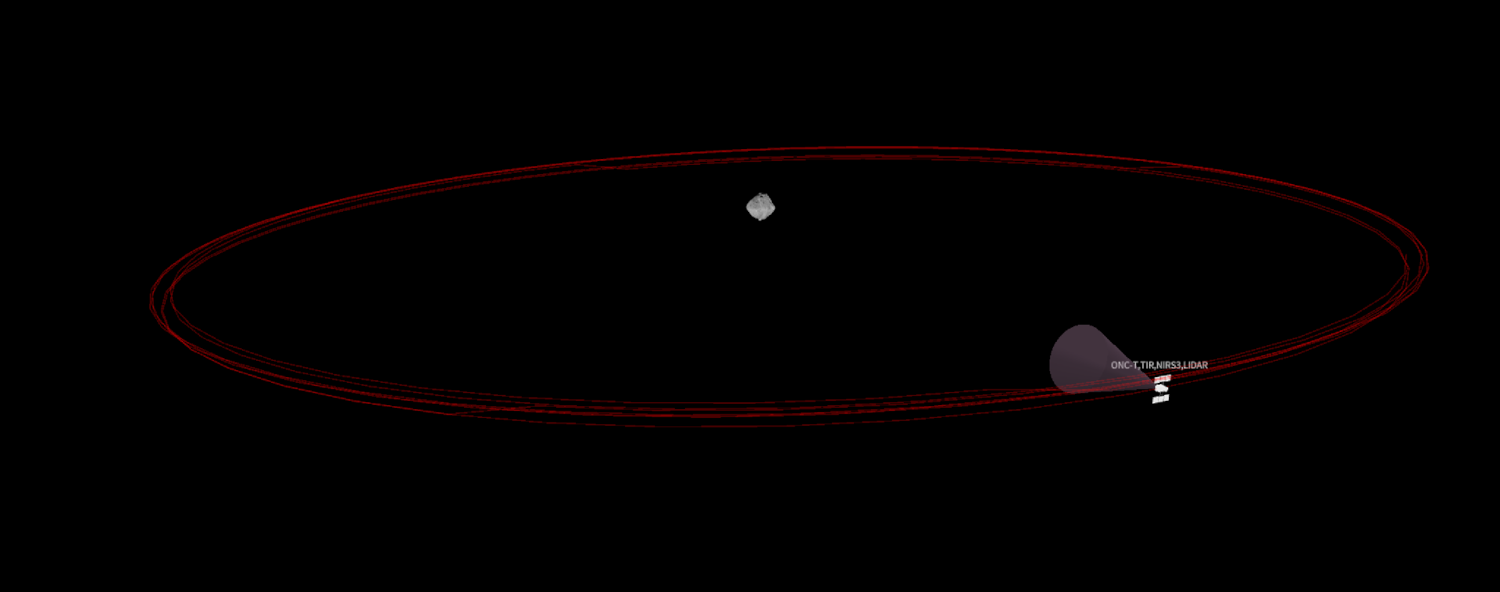

はやぶさ２軌道ビューア（Hayabusa2–Ryugu fixed frame）
今後の展望
今後も、各機器の高次プロダクトの追加を進める予定です。また、今回未搭載のDCAMやMINERVA-II、トリフネフライバイ時の観測データについても、順次対応を検討していきます。
今後もJADE2を通じて、はやぶさ２の観測成果をより身近に感じていただけるよう、機能拡充を続けていく予定です。
JADE2に関するご意見・お問い合わせ：
z-hyb2visibility[x]ml.jaxa.jp（”[x]”を”@”と読み替えてください。）
Reference:
Yokota et al. (2021). Opposition Observations of 162173 Ryugu: Normal Albedo Map Highlights Variations in Regolith Characteristics, Planet. Sci. J. 2 177.
https://doi.org/10.3847/PSJ/ac14ba
Shimaki et al. (2020). Thermophysical properties of the surface of asteroid 162173 Ryugu: Infrared observations and thermal inertia mapping, Icarus, 348,113835.
https://doi.org/10.1016/j.icarus.2020.113835
https://doi.org/10.3847/PSJ/ac14ba
Shimaki et al. (2020). Thermophysical properties of the surface of asteroid 162173 Ryugu: Infrared observations and thermal inertia mapping, Icarus, 348,113835.
https://doi.org/10.1016/j.icarus.2020.113835
市川真弓（JLPEDA）
巽瑛理（Instituto de Astrofisica de Canarias）
はやぶさ２＃データ利用WG
2026.1.22
